几种常用的托辊及其特点

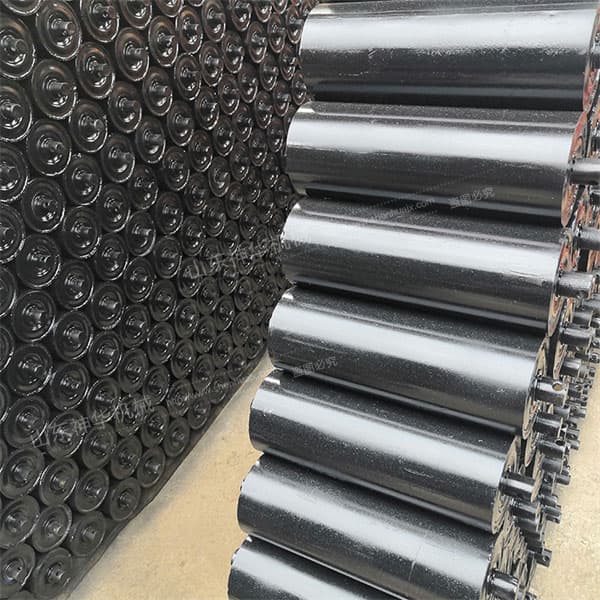

托辊是用来支撑胶带并随着胶带的运动而旋转的部件。 托辊的作用是支撑胶带，减少胶带的运动阻力，使胶带的垂度不超过规定的限度，保证胶带的平稳运行。 考虑到托辊的材质，大部分托辊采用无缝钢管。 近年来新开发了陶瓷托辊和尼龙托辊，主要用于除铁器前后。

托辊的分类：

1.根据用途不同，可分为槽型托辊、平行托辊、缓冲托辊和调心托辊四种。

1.1 槽型托辊：主要用于带式输送机的负载支路，一般由2～5个组成，其数量由带宽和槽角决定，外辊与水平线的夹角称为托辊角 . 辊槽角度增加后（0°～60°范围内），可增加积料段，可提高生产能力，防止物料散落、跑偏，增加输送倾角。  TD62系列槽式托辊的槽角一般为20°。 对于TD62，将槽角改为30°，可使皮带的输送能力提高20％左右，并使货物负载平稳运行。

辊体一般采用无缝钢管制成。 无缝钢管的主要问题是尺寸和几何形状偏差大。 滚轮轴承座由铸铁、钢冲压和酚醛塑料布制成。 滚子的润滑多采用锂基润滑脂，一般采用2号锂基润滑脂。 造成托辊损坏的原因大多是密封不好、灰尘进入轴承和卡死。 滚子轴承的密封一般采用迷宫密封，密封材料为尼龙6和1010。

1.2平行托辊：主要用作立柱装料支路的下托辊，支撑输送带的卸料段。 一般为长托辊，结构与短托辊相同。 有普通钢结构托辊和胶圈托辊两种。  1）普通钢结构托辊特点：转动部分较重，易粘煤。  2）胶圈托辊特点：转动部分重量轻，运行平稳。

1.3 缓冲托辊：其实也是一种槽形托辊。 用于带式输送机负载支路的托辊上，保护胶带，避免托辊轴承因冲击而损坏，一般安装在导槽段。 缓冲滚轮有橡胶圈式和弹簧板式两种。 胶圈缓冲托辊是在槽式托辊的三段式短托辊体上套上橡皮圈，以达到缓冲的目的。 弹簧板式缓冲辊只是将三段式短辊的支撑架改为弹簧板，弹簧板支撑架的弹性变形就可以起到缓冲作用。 少粘煤。

1.4 调心托辊：作用是调整输送带纵向中线与输送机中线重合，防止和减少输送过程中输送带偏斜造成的磨损，以及 材料的散射。
